Máquina etiquetadora automática de envases redondos tipo vertical

Esta máquina es aplicable para el etiquetado de superficie circular, como el recipiente redondo, la descripción detallada de la aplicación como se muestra en la siguiente tabla:

ProblemaDescripción de la aplicación
Contenedor aplicableSe pueden seleccionar los siguientes escenarios para una máquina:
1) Contenedor redondo, como botella redonda
2) Superficie circular, como un recipiente con una sección de arco circular.
Tipo de etiqueta aplicableEtiqueta autoadhesiva
1) No transparente como el estándar
2) Transparente como opcional
Número de la etiqueta1) 1 etiqueta
2) 2 etiquetas que se imprimen en un rollo de etiquetas

Los siguientes son el estilo de referencia de los contenedores:

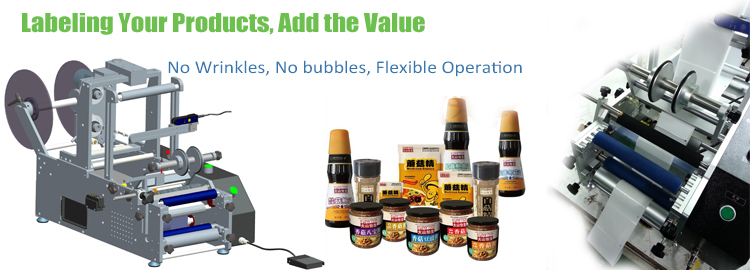

Máquina de etiquetado automático de contenedores redondos tipo vertical T

Características estándar

• Adecuado para contenedor redondo, o contenedor con una sección de arco circular, señal o doble etiquetado

• Acero inoxidable 304 y aleación de aluminio de alta calidad como la construcción de la máquina.

• Los cabezales de etiquetado exclusivos permiten que el apriete y la tensión de la etiqueta sean más estables. Y asegurar la precisión del etiquetado.

• El profesional etiquetado El dispositivo mejora la calidad del etiquetado. Para garantizar que no haya arrugas ni burbujas. Y rigidez de la superposición.

• Las escalas de calibración son dispositivos convenientes para la adaptación de la forma de contención

• Control HMI de pantalla táctil y PLC para lograr un funcionamiento inteligente y resolución de problemas.

• Control inteligente, seguimiento fotoeléctrico automático, sin objeto, sin etiquetado, sin corrección automática de etiqueta

Características opcionales

• Sensor de detección de etiquetado transparente

• Impresión en línea de la barra de código

Máquina de etiquetado automático de contenedores redondos tipo vertical T

De acuerdo con la configuración de parámetros del PLC a través de la pantalla táctil HMI, el contenedor del proceso aguas arriba, a través del transportador. Pase el contenedor que separa las ruedas. Sincronice con el contenedor y el sistema de detección de etiquetado, el contenedor obtiene un etiquetado preciso por parte de los cabezales de etiquetado. El dispositivo de refuerzo de etiquetado asegurará la calidad del etiquetado como el paso final.

Máquina de etiquetado automático de contenedores redondos tipo vertical T

Máquina de etiquetado automático de contenedores redondos tipo vertical T

Excepto por el diseño de la máquina, la configuración de los componentes clave determinará la calidad de la máquina o sistema, a continuación se muestra la configuración de la lista de componentes clave:

NoComponentesMaterial / Lista corta
1Controlador lógico programableDelta, Siemens, Mitsubishi, Panosonic
2Pantalla táctilWeinview, Siemens, Delta, Kinco, Panosonic
3Motor paso a paso / servoTeco, Delta, Panosonic, Leadshine
4Convertidor de frecuenciaDelta, Schneider, Leadshine
5Componentes eléctricos claveSchneider, Chint, Ls, Ark
6Protección de llave y reléSchneider, Delixi
7Cilindro, filtroAirtac, SMC
8Sensor de fotocélulaAutonics, Keyence, Leuze, Panosonic, Datalogic

Máquina de etiquetado automático de contenedores redondos tipo vertical T

Catálogo 1J-x-xxxxx
Método de controlAutomático
Número de etiqueta1 como estándar, o 2 etiquetas que se imprimen en el mismo rollo de etiquetas
Transparencia de etiquetaNo transparente
AdhesivoAutoadhesivo
Máquina de codificación / impresiónExcluir
Ancho de etiqueta15-150 mm - Incluya el papel posterior
Longitud de la etiqueta20-340 mm
Velocidad de etiquetado30-80 pcs / min para motor normal
40-120 pcs / min para servomotor
Tolerancia de etiquetado+/- 1 mm
Diámetro del contenedor25-100 mm
Diámetro exterior del rodillo280mm-Max
Diámetro interno del rodillo76mm
Velocidad estándarServomotor: 5 ~ 25m / min.
Motor paso a paso: 5 ~ 19m / min.
Aire comprimido requeridoNo aplica
Consumo de aireNo aplica
Requisitos de energíaAC 220V 50 / 60HZ
Consumo de electricidad0.53Kw
Peso aproximado (neto)185 kg
Dimensión ('mm)1950 * 1100 * 1300 mm

Máquina de etiquetado automático de contenedores redondos tipo vertical T

Prácticamente, en comparación con la máquina simple en el mercado, nos estamos centrando más en los detalles, las ventajas como se indica en la siguiente tabla:

Objetivo de etiquetadoNuestro diseño
Sin arrugasDispositivo de guía de etiqueta razonable, incluye
a) Etiqueta de guía y tracción
b) Mantenimiento de la tensión de la etiqueta.
c) procesos de separación de etiquetas
No burbujasEtiquetado razonable y dispositivos de refuerzo
Etiquetado precisoa) Sensor de detección de etiquetas ajustable de alta calidad y posición
b) Dispositivo de ajuste de posición del contenedor
c) Control de sincronización de etiquetado
Operación flexiblea) Control de pedal / detección automática
b) Etiquetas simples o dobles
c) La impresión de código puede integrarse
d) Programación flexible por PLC
e) Protección necesaria, como cortocircuito, sobrecarga, etc.

Máquina de etiquetado automático de contenedores redondos tipo vertical T

Documentación

En ordr para permitirle comprender nuestros productos de manera conveniente, los siguientes documentos están disponibles, pero no limitados, que se proporcionarán en la etapa de compra

NoDocumentoCódigoDescripción
1Guía de selección de productosSGSeleccionar o personalizar los productos adecuados para los clientes según los comentarios de la Guía de selección, que incluye antecedentes del proyecto, parámetros y los requisitos de otros clientes
2Perfil de productosPÁGINASPara permitir que los clientes comprendan la descripción general de los productos, cubre las secciones de Características básicas, Aplicación, Construcción, Productos típicos, Aprobaciones y Características opcionales
3Instrucciones de instalaciónENExplicar el paso de instalación del equipo e incluir también instrucciones de puesta en servicio.
4Manual de usuarioUMPara cubrir el contenido de Operación y mantenimiento y Solución de problemas

Nuestros servicios

Máquina de etiquetado automático de contenedores redondos tipo vertical T

Personalización

Filosofía de personalización

Es posible que la demostración del producto no satisfaga perfectamente sus requisitos, nuestra filosofía es personalizar su necesidad real, para minimizar la capacidad y la función inactiva. Para suministrarle rendimiento y productos equilibrados en costos. Los siguientes son los factores que se deben tener en cuenta durante la personalización:

• Sensor de detección de etiquetado transparente

• Impresión en línea de la barra de código

Guía de selección

Las guías de selección están disponibles para su circulación, contáctenos para obtener soporte para la selección y personalización de productos.

Declaración

  • Las imágenes que se muestran en este perfil representan productos de gama y sujetos al diseño más nuevo o personalizado.
  • Debido a la gran cantidad de actualizaciones de documentación, los datos indicados en este perfil pueden no actualizarse a tiempo. Póngase en contacto con nuestro servicio al cliente para obtener la versión más reciente.
  • Las características o funciones aparecen en este perfil sujetas a la descripción adicional de la cita
